|
赛菲克致力为金属表面处理行业提供创新性绿色产品：锌镍、碱锌、酸锌、镀铜、镀镍中间体系列；化学铜络合剂；废水处理、金属缓蚀、工业清洗、钝化封闭等新材料。同时，我们也关注目前行业前沿的表面处理技术。
日前，赛菲克与上海金杜新材料就代理其铝、镁和钛合金表面纳米陶瓷功能膜制备技术达成协议，在表面处理行业为其进行推广。
上海金杜新材料科技有限公司是金力泰股份（SZ300225）全资子公司。金杜新材料是一家综合防护膜工业化技术提供商 。核心技术纳米陶瓷化是一种铝、镁和钛合金表面纳米陶瓷功能膜制备技术，包括超耐蚀性、超耐磨性、抗力学冲击、抗疲劳性、抗高温性、疏水性、导电特性、超绝缘性、温控特性、生物活性以及上述指标优化兼容综合防护膜的工业化加工技术，可广泛应用于各种对产品轻量化以及产品表面处理有较高及高端要求的行业。
以下是铝、镁和钛合金表面纳米陶瓷功能膜制备技术的行业应用案例：
1、笔记本产品陶瓷化表面处理
①金杜可以提供镁合金笔记本壳体表面微弧氧化处理技术，膜厚4-9μm，盐雾要求96h，主要为后续喷涂进行打底作用，主要难点克服了镁合金带塑胶产品，氧化过程塑胶容易烧蚀打火问题。笔记本电脑普遍会将外壳的一部分由金属替换为塑胶，防止电磁屏蔽，5G信号更容易从塑胶处传输。而通常的氧化工艺是在高电压下进行的，伴随着高电压的还有瞬时的高温，因此塑胶经传统的氧化工艺处理后，会出现烧蚀不良，金杜通过调整电参数及溶液配方，成功解决了镁合金包胶产品烧蚀问题。
②金杜可以针对镁合金、及铝合金笔记本壳体，提供黑色MAO技术，黑色L值27，
膜厚11微米左右，当前完成通过了相关其它DOE测试，其中镁合金黑色陶瓷化技术为行业难点，镁合金传统氧化为灰白色，颜色单一，金杜通过自研溶液药水配方，成功提供了黑色的陶瓷化表面处理技术，是目前行业内唯一可大规模量产化镁合金黑色MAO技术厂家。

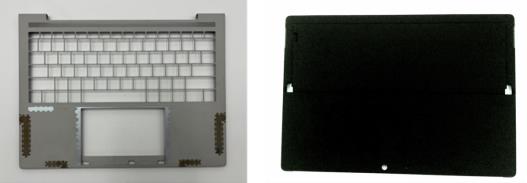

镁合金C Cover 包胶 镁合金C Cover
2、手机穿戴产品表面处理
该项工艺从外观质感明显区别于传统阳极氧化，打破现有传统阳极氧化质感，赋予铝合金温润质感，使得金属具有陶瓷触感与观感的效果，满足消费者对消费电子不断创新迭代需求。从性能上讲，传统阳极氧化由于硬度在100-200HV，在应用过程中容易发生磕碰膜层脱落。金杜纳米陶瓷化工艺改变溶液成分，在更高压及更高温度下表面发生多相共晶体生长，进而制备纳米化的陶瓷功能膜层，其r-Al203的硬质陶瓷相成分更多的均匀分布在基材当中。金杜制备的氧化膜层，显微硬度分布于300HV-400HV之间，显著提高了传统膜层的表面硬度，提高其耐磨性能。
二、汽车相关产品表面处理案例
1、气缸及活塞表面处理
铝合金气缸内侧需表面硬度达到500HV以上，达到耐磨效果，经陶瓷化处理后，可满足客户对产品的耐磨需求，目前可广泛应用于汽车铝合金气缸、活塞等产品表面。

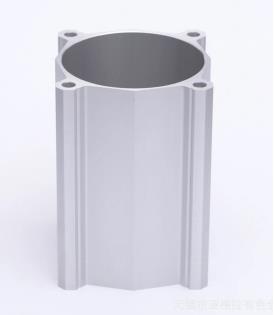

铝合金气缸产品表面处理
2、车载光学结构件
目前在车载激光雷达光学结构件上，为保证良好的光信号的接受，相关结构件的反射率要求要低于5%，传统工艺已喷黑色的吸光漆，但在紫外环境下，漆容易造成脱落，从而使仪器精准度发生变化。金杜黑色陶瓷化膜层，为原位生长的黑色氧化层，可耐紫外光照射，并且光反色率达到2%左右，满足相关的表面处理要求。除激光雷达外，可广泛应用于具有吸光要求的产品表面处理。

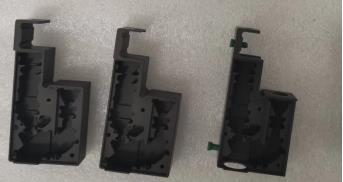

激光雷达黑色陶瓷化表面处理效果
三、其它产品介绍
1、镁合金红外手持夜视仪表面处理
当前手持夜视仪、数码相机等产品多以轻合金，尤其镁合金为主，镁合金产品本身容易腐蚀，目前工艺提供给的镁合金手持夜视仪陶瓷化表面处理，可满足盐雾96h要求，可应用于镁合金其它高防护产品上。
镁合金手持夜视仪陶瓷化表面处理
2、3D打印产品表面处理
3D打印产品表面结构粗糙，网孔多，结构复杂，传统阳极氧化处理，表面颜色不均匀，容易发生烧蚀，经陶瓷化处理后的3D打印产品，表面均匀，且无烧蚀现象，如图为光刻机上3D打印产品的表面处理后效果，可应用于其它镁铝合金3D打印产品表面处理上。

铝合金3D打印产品陶瓷化处理前 铝合金3D打印产品陶瓷化处理后
创新是赛菲克的驱动力，赛菲克希望在全球化的金属表面处理市场上，以创新性产品、定制化技术服务方案为行业作出贡献，同时也希望与行业先进的表面处理企业一起，为行业提供全套产品及技术解决方案，相关详情请咨询公司专业人员。
|
